Sensing Tool Planセンシングツールプラン
01
センシングツールで
加工状況を可視化
02
お手持ちのPCで
計測データを閲覧･分析
03
データに基づいた
改善活動をサポート
測定可能なデータMEASURE
加工中の振動データを様々な形式で取得･表示。測定データをエクスポートすることで詳細な分析が可能。

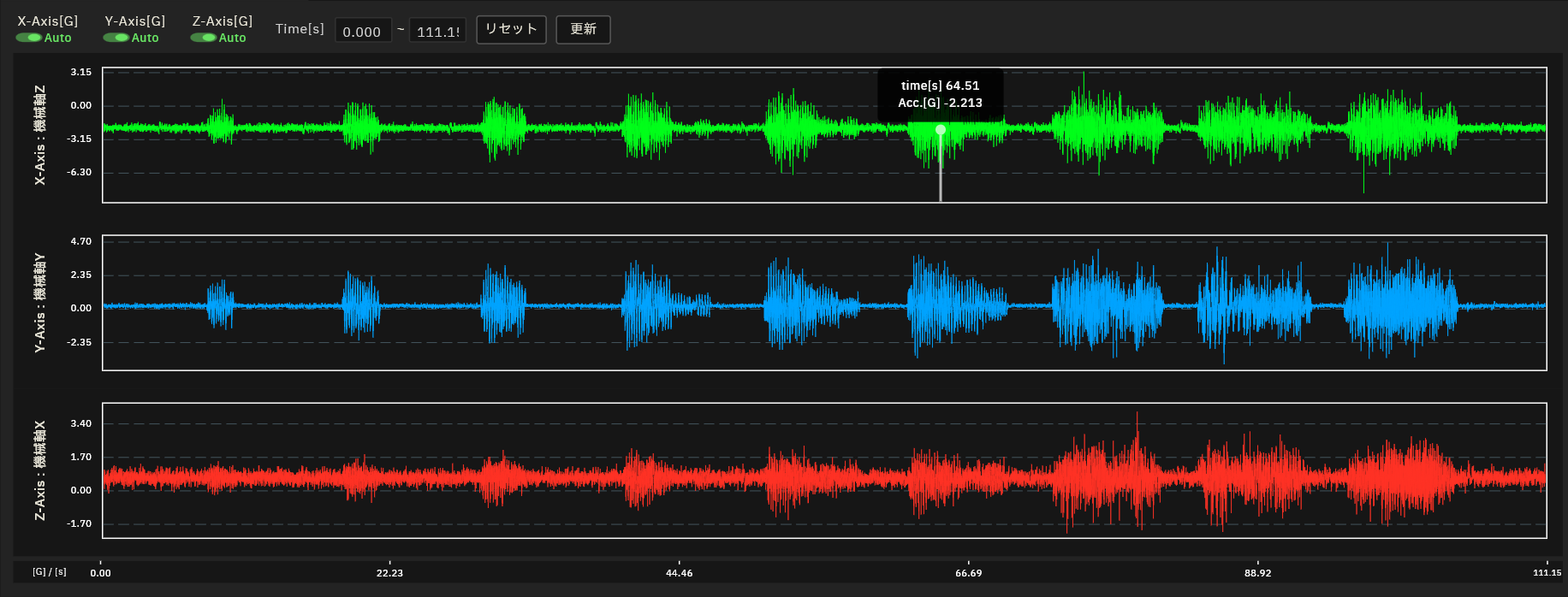

振動波形グラフ

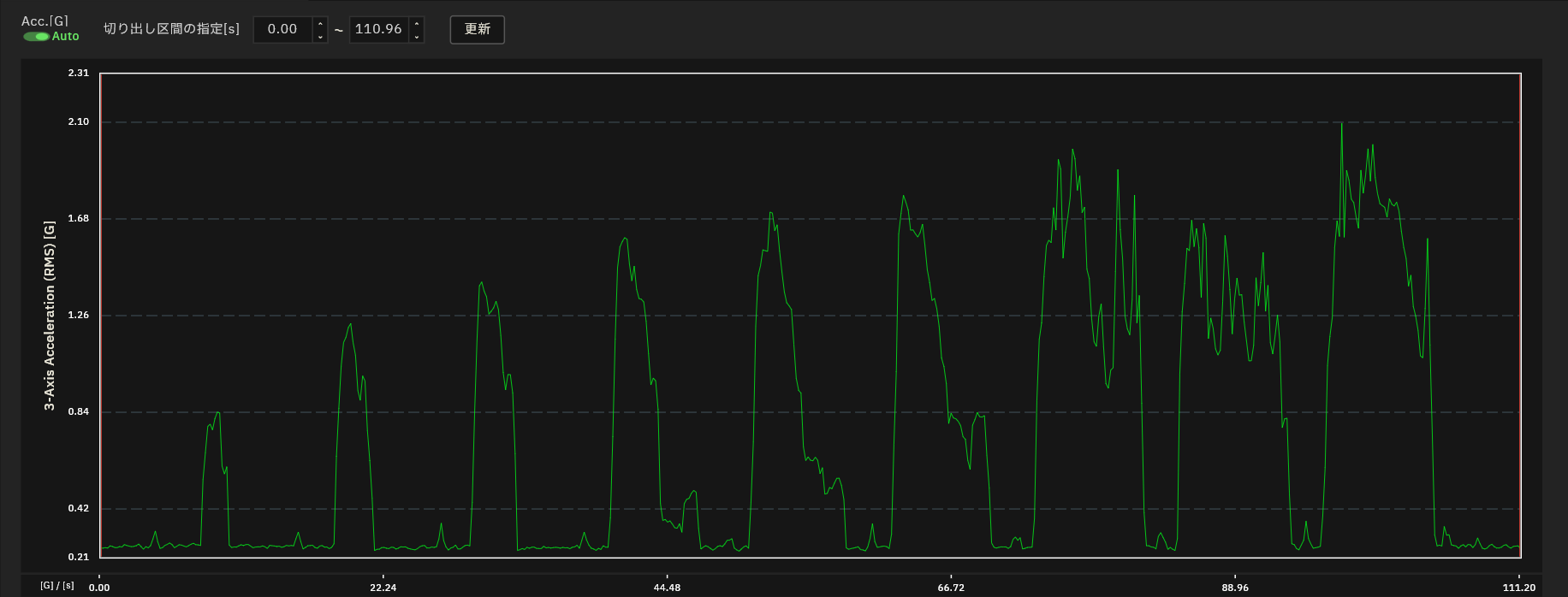

3軸合成値グラフ

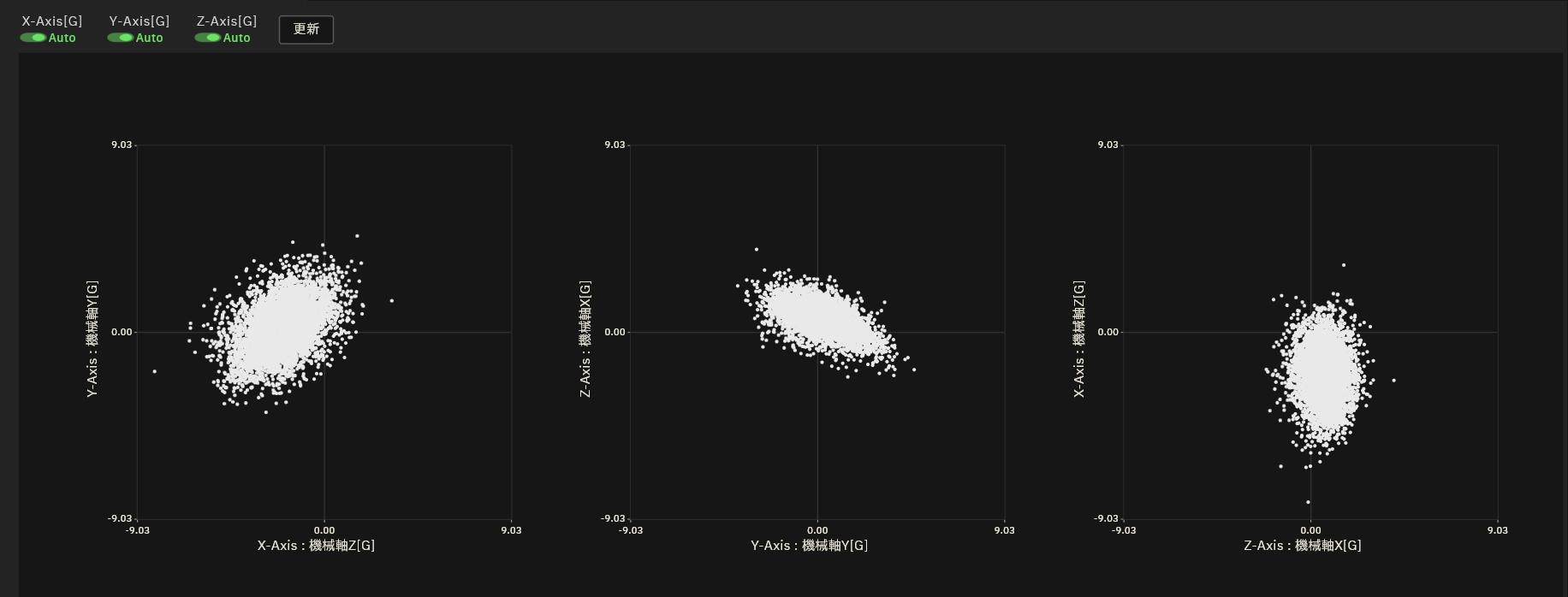

重⼼グラフ

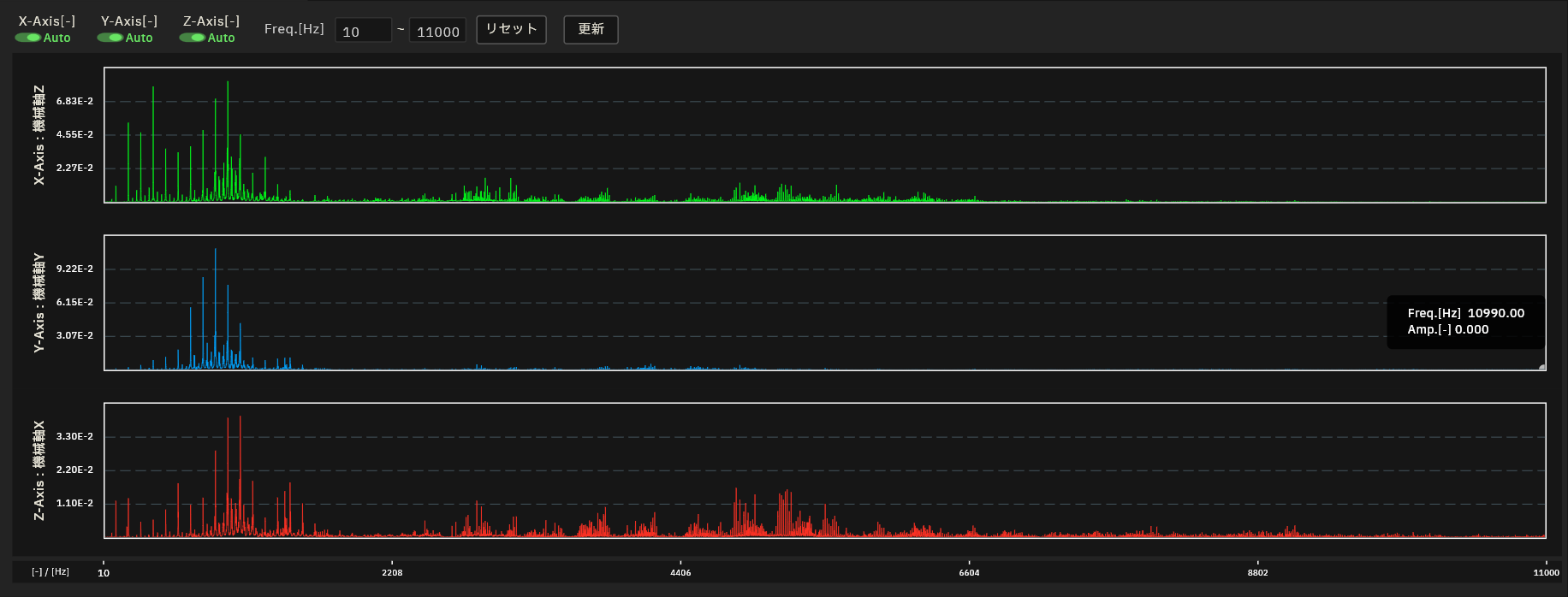

FFT解析グラフ
システムSYSTEM
既存の⼯作機器にプラスするだけでセンシング環境が整います。専⽤無線LANで設定も簡単。
既存の工作機械内部
にセンシングツールを
取り付け
無線
専用無線LAN
（同梱）
有線
無線
お手持ちのPCで
計測データ収集・解析
Windows11以外のPC環境でのご使用は、
動作保証の対象外となります。
Windows 11以外のPC環境でのご使用は、動作保証の対象外となります。
センシングツール特長FEATURES
-
01
マグネット式でかんたん取付！
- お持ちの工作機械に短時間でセッティング
- 加工の邪魔にならない無線タイプ
- 幅広い工作機械に取り付け可能

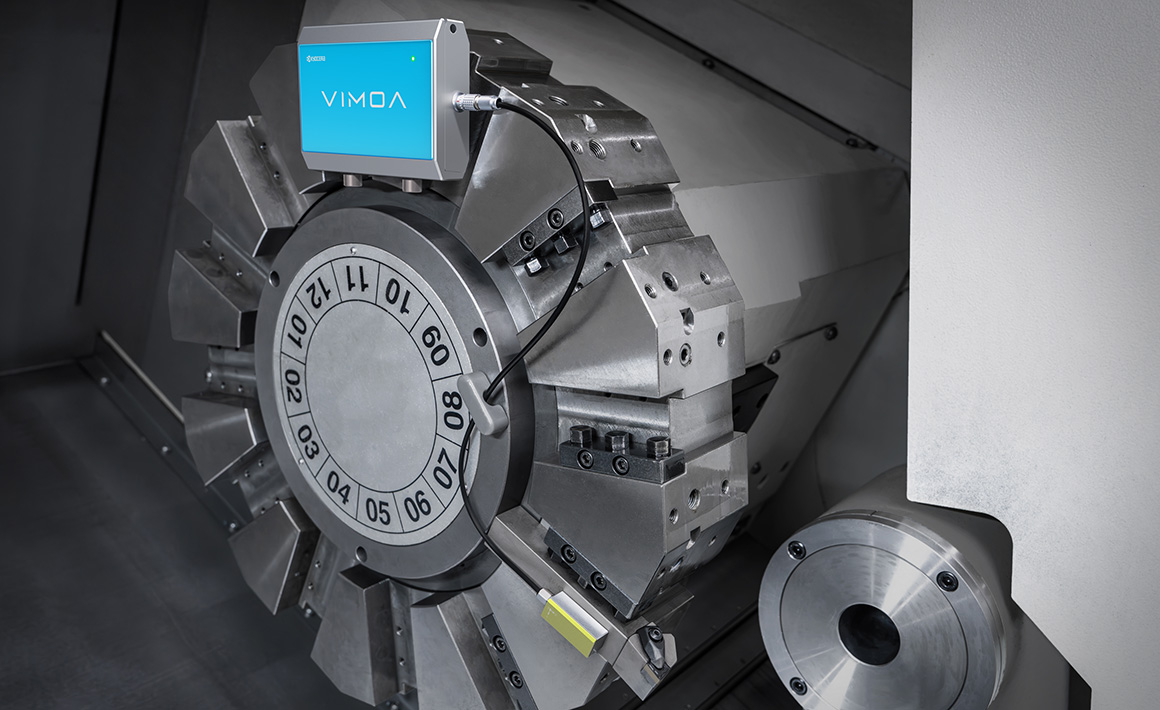

旋盤

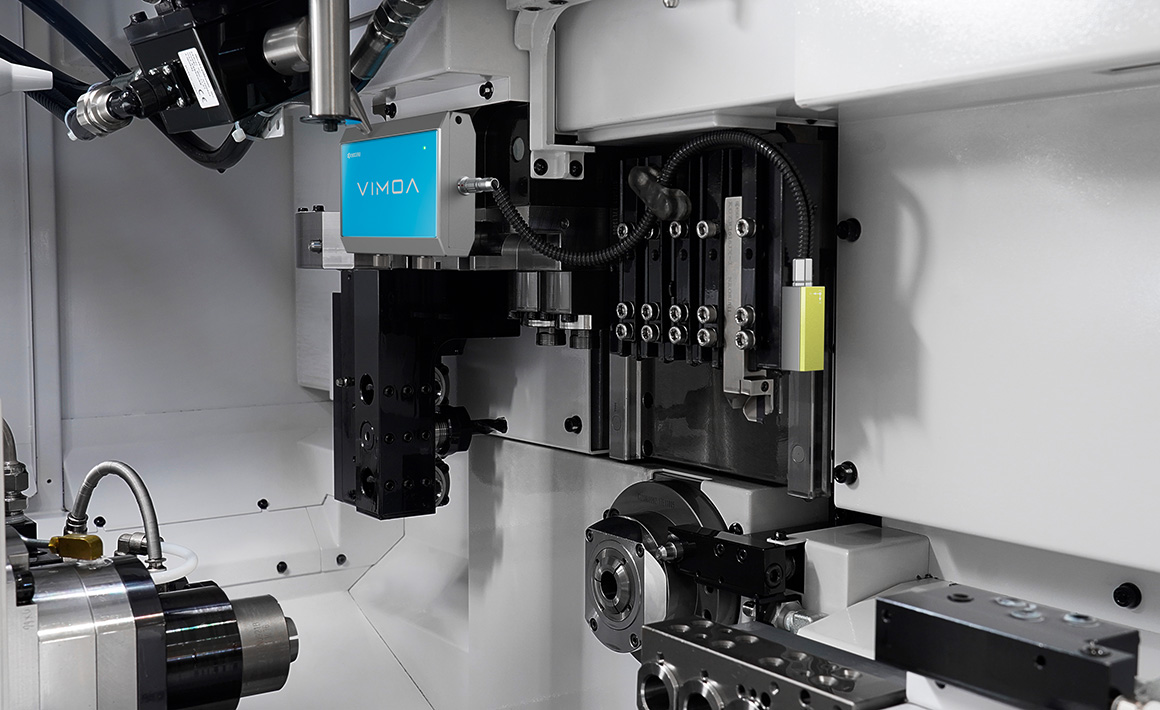

⾃動盤

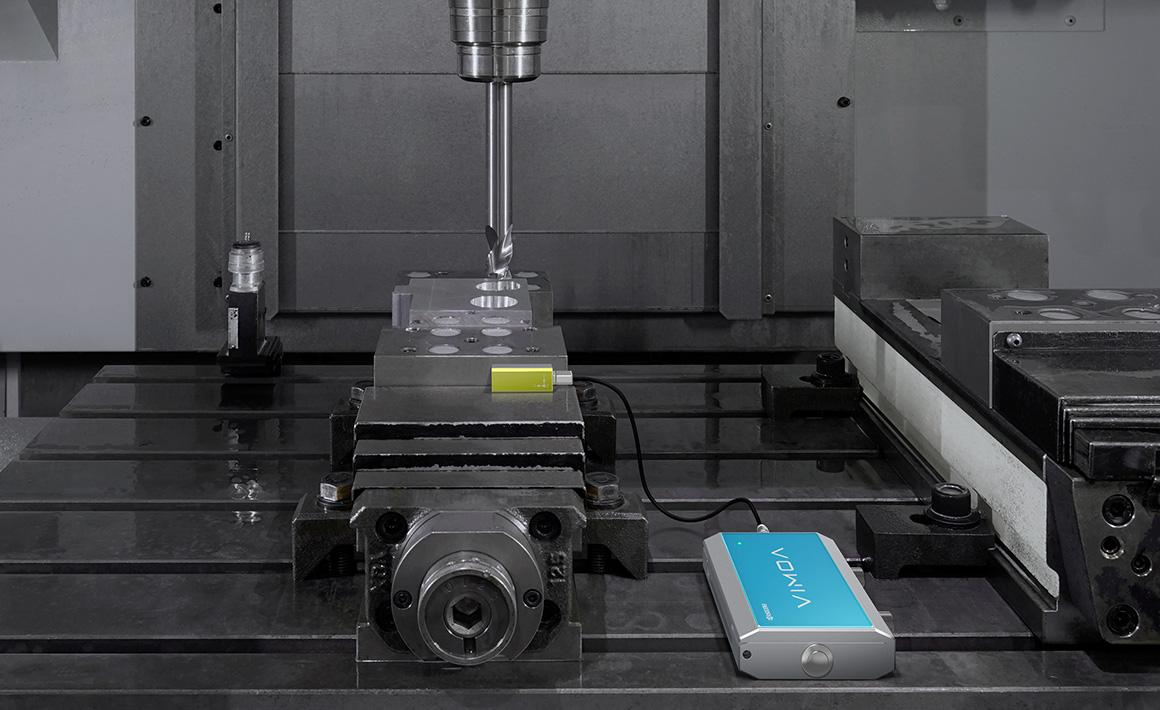

マシニングセンタ
-
02
リアルタイム測定
- リアルタイムで加工状態を可視化

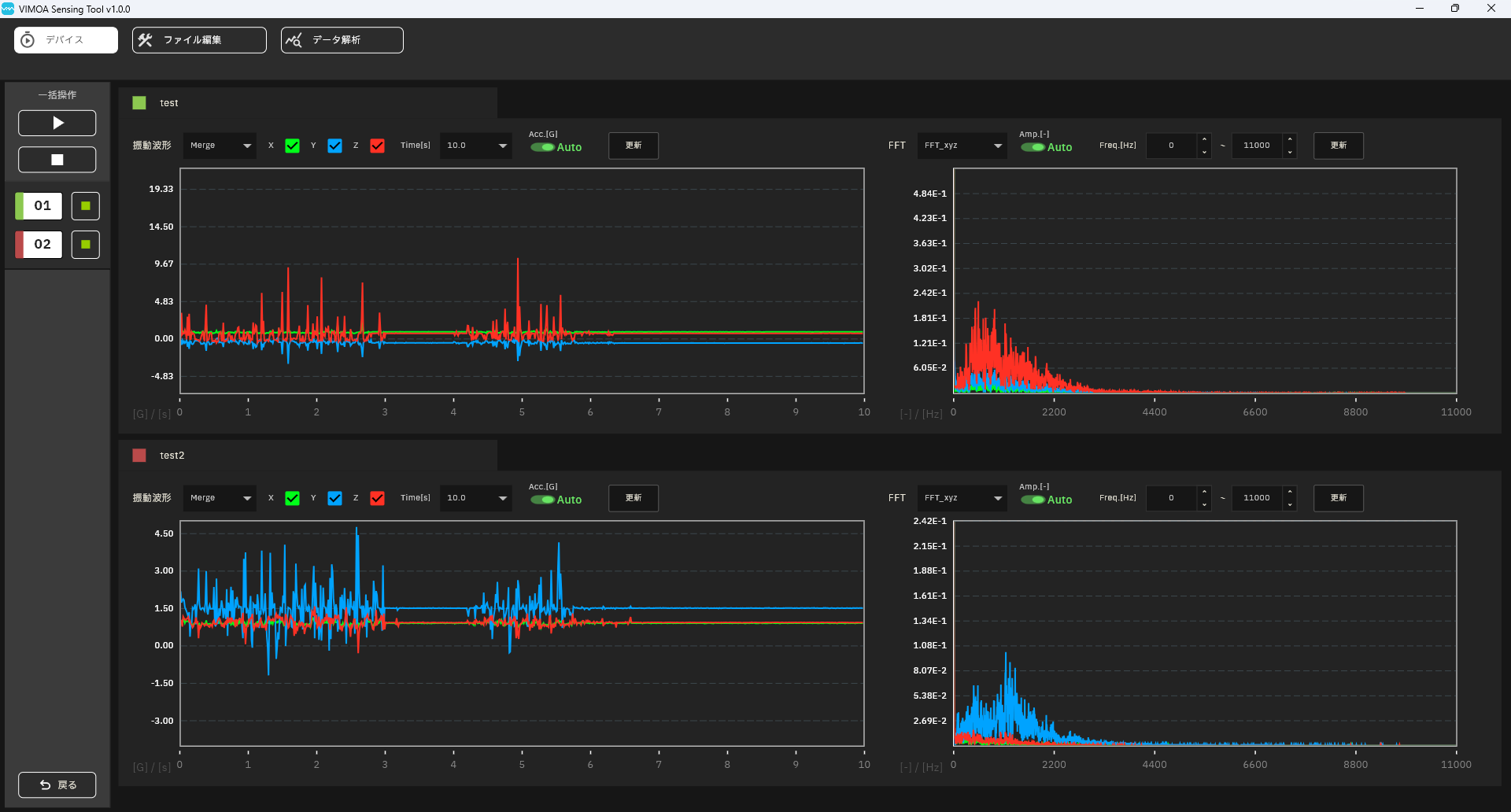

- 専用のアプリを用いて、工具の振動や重心、
周波数をグラフで表示
-
03

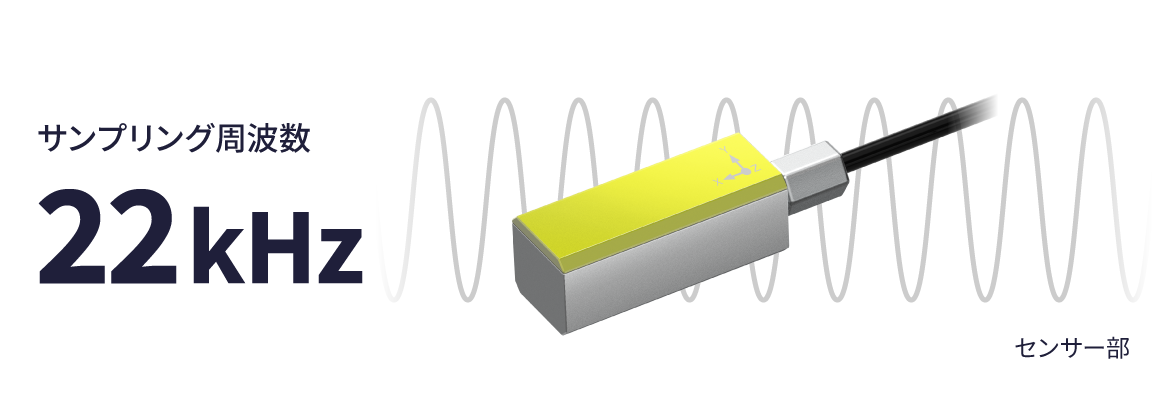

高サンプリングレート
- 1秒間に約2万回データを取得し高精度に測定
- 突発的なトラブルの原因特定に貢献
- アルミや鋳鉄加工などの高速回転時も精緻に測定
ご利用方法OPTIONS
レンタル時の導⼊フロー
お申し込み
打合せ
スケジュール確認設置サポート
ご利⽤開始
ご返却（発送）
スペックSPEC
-
-
センシングツール （第1世代）
センシングツール （第2世代）
-
本体 ： 約 92×約126×約30 mm
センサ ： 約15.5×約14.5×約40 mmサイズ
本体 ： 約 92×約126×約33.6 mm
センサ ： 約15.5×約14.5×約40 mm -
約680g（バッテリー含む）
重量
約660g（バッテリー含む）
-
NC 旋盤、マシニングセンタ、
自動盤、複合加工機等対応可能設備
NC 旋盤、マシニングセンタ、
自動盤、複合加工機等 -
4,270 mAh（12時間稼働）※
バッテリー
4,270 mAh（36時間稼働）※
-
リチウムイオンバッテリー
電源供給
リチウムイオンバッテリー
-
加速度センサ（3軸）
センサ種類
加速度センサ（3軸）
-
±100G
測定レンジ
±100G
-
22.0kHz
サンプリング
周波数22.0kHz
-
無線LAN
無線通信
無線LAN
-
2.4GHz/5GHz（IEEE 802.11 a/b/g/n）
周波数帯域
2.4GHz/5GHz（IEEE 802.11 a/b/g/n/ac/ax）
-
IP56
防塵防水性能
IP67
-
0℃～55℃
動作/保管温度
-20℃〜55℃
-
0～100%
動作湿度
0〜100%
※実際の動作時間は使用環境などにより異なります。

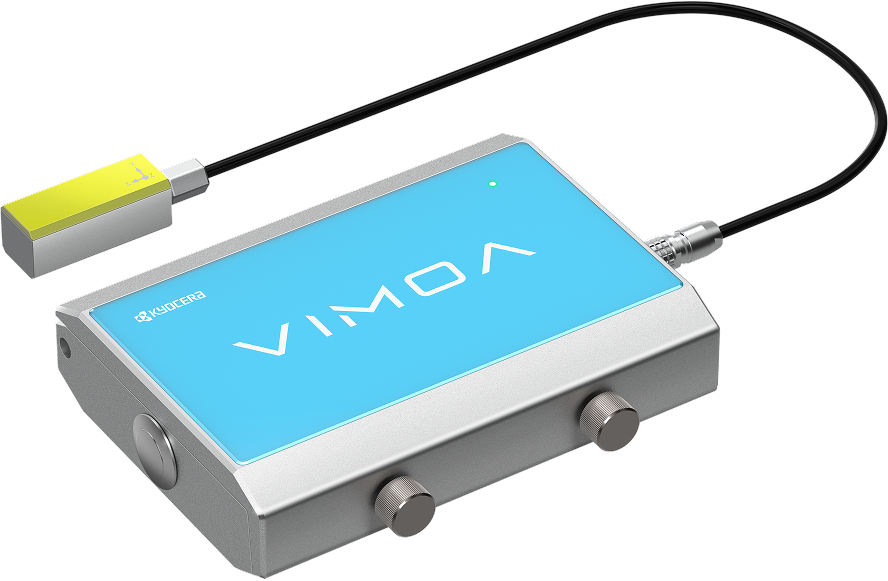

- センシングツール （第1世代）
-
サイズ
本 体 ： 約92×約126×約30 mm
センサ ： 約15.5×約14.5×約40 mm -
重量
約680g（バッテリー含む）
-
対応可能設備
NC 旋盤、マシニングセンタ、
自動盤、複合加工機等 -
バッテリー
4,270 mAh（12時間稼働）※
-
電源供給
リチウムイオンバッテリー
-
センサ種類
加速度センサ（3軸）
-
測定レンジ
±100G
-
サンプリング
周波数22.0kHz
-
無線通信
無線LAN
-
周波数帯域
2.4GHz/5GHz
（IEEE 802.11 a/b/g/n） -
防塵防水性能
IP56
-
動作/保管温度
0℃～55℃
-
動作湿度
0～100%
※実際の動作時間は使用環境などにより異なります。

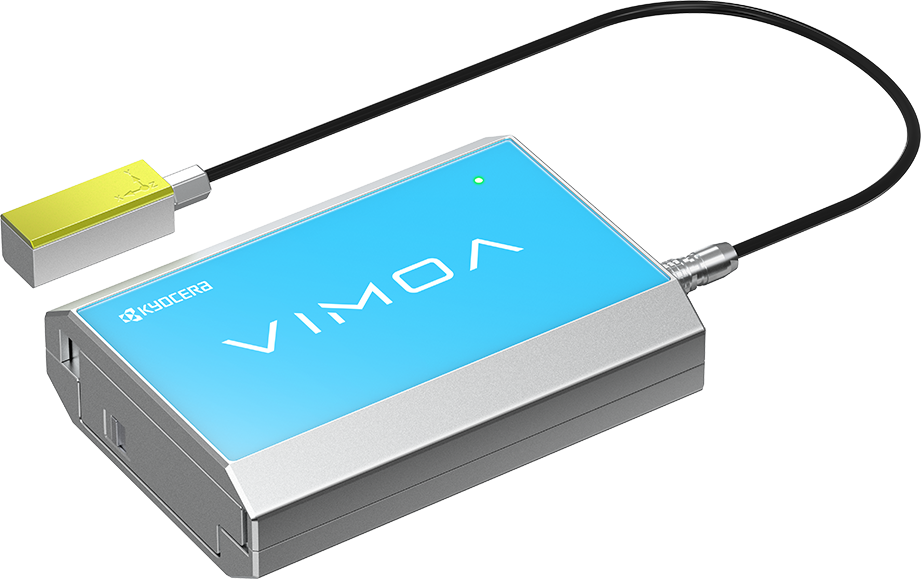

- センシングツール （第2世代）
-
サイズ
本 体 ： 約 92×約126×約33.6 mm
センサ ： 約15.5×約14.5×約40 mm -
重量
約660g（バッテリー含む）
-
対応可能設備
NC 旋盤、マシニングセンタ、
自動盤、複合加工機等 -
バッテリー
4,270 mAh（36時間稼働）※
-
電源供給
リチウムイオンバッテリー
-
センサ種類
加速度センサ（3軸）
-
測定レンジ
±100G
-
サンプリング
周波数22.0kHz
-
無線通信
無線LAN
-
周波数帯域
2.4GHz/5GHz
（IEEE 802.11 a/b/g/n/ac/ax） -
防塵防水性能
IP67
-
動作/保管温度
-20℃〜55℃
-
動作湿度
0〜100%
※実際の動作時間は使用環境などにより異なります。
センシングツール（第2世代）の特長

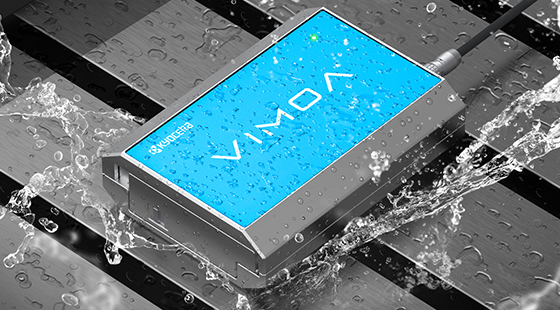

進化した防水防塵性能（IP67）

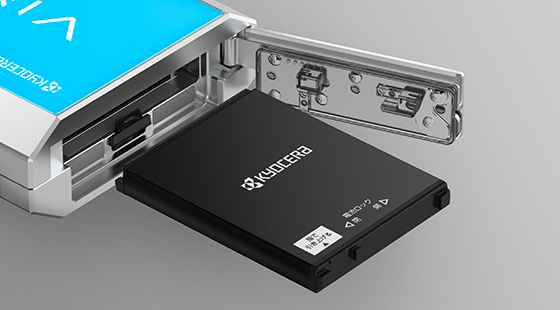

交換しやすいスロットインバッテリー

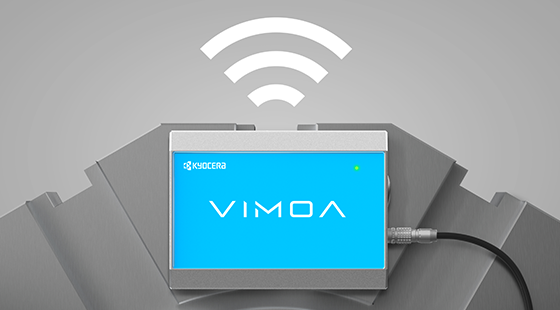

高速無線LAN規格に対応。
通信速度や安定性が向上

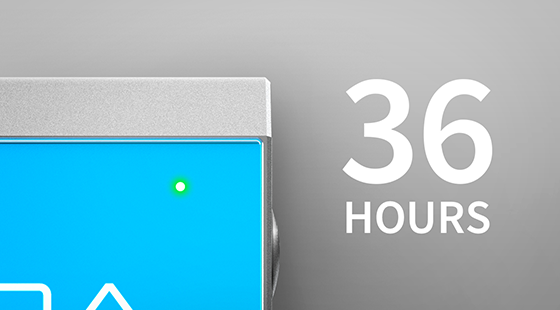

バッテリーマネジメントの進化で36時間の連続稼働を実現
アプリ動作推奨環境について
-
OS
Windows 11 Pro
-
CPU
Intel（R） Core（TM） i5-1245U
-
RAM
16GB
-
SSD
256GB
-
解像度
1920×1080（Full HD）
上記以外のパソコン環境でのご使用は、動作保証の対象外となります。
